ITF-14 specificaties

Hier zijn de officiële ITF-14 specificaties. Alle metingen zijn in millimeters.

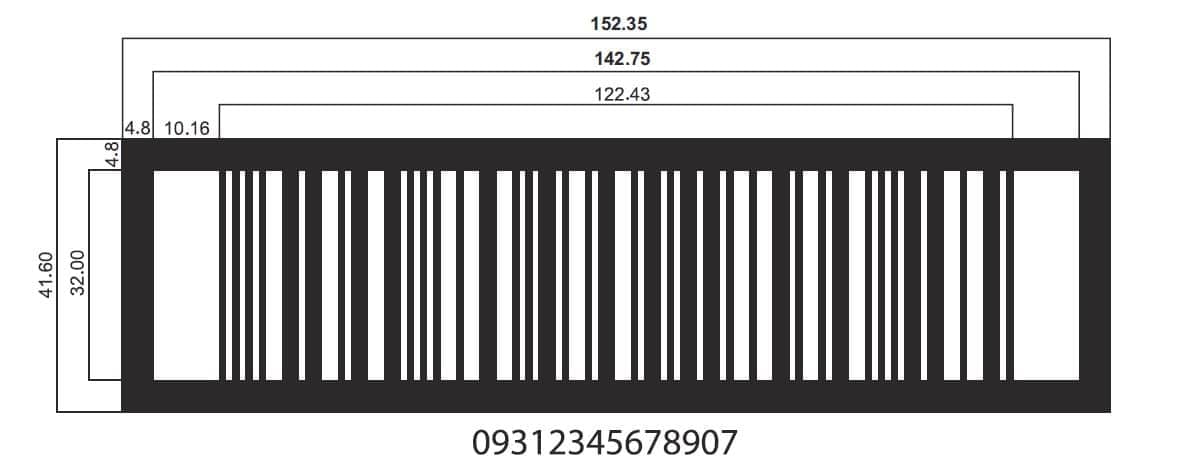

ITF-14 Sizing



De bovenste en onderste aan toonder staven zijn verplicht, terwijl de verticale aan toonder staven optioneel zijn, zolang een niet-drukplaat methode wordt gebruikt.

Vergroting:

Het opgegeven vergrotingsbereik voor een ITF-14 barcode symbool dat wordt gescand in een algemene distributie scan omgeving ligt tussen 50 en 100. Voor andere scan omgevingen is het bereik 25-100

Als u afdrukt op corrugate vezelplaat de ITF-14 moet hoger zijn dan 62,5.

Hoogte van de staven:

De minimumhoogte voor de staven in een algemene distributie scan omgeving is 32mm.

In andere scan omgevingen moet de hoogte van de balk zo hoog mogelijk zijn. 13mm is de minimale barhoogte, vandaar dat alle ITF-14’s deze hoogte moeten overschrijden, maar alle inspanning moet worden gedaan om ervoor te zorgen dat de hoogte zo dicht mogelijk bij 32mm ligt.

Breedte verhouding van de staaf:

De breedte verhouding van de staaf is 2,5:1. Het acceptabele bereik voor deze verhouding ligt tussen 2,25:1 en 3:1.

Door de mens leesbare interpretatie:

Lettertype, lettergrootte en locatie zijn niet gespecificeerd maar deze moeten duidelijk worden afgedrukt in verhouding tot de rest van de barcode. Het heeft de voorkeur dat het lettertype onder de barcode verschijnt.

Vergroting X-Dimension Breedte Hoogte van staaf Stille zones
25% 0.25 30.62 13 2.54
30% 0.3 36.73 13 3.05
35% 0.36 42.85 13 3.56
40% 0.41 48.97 13 4.06
45% 0.46 55.09 13 4.57
50% 0.51 61.21 32 5.08
55% 0.56 67.34 32 5.59
60% 0.61 73.46 32 6.1
62.50% 0.64 76.52 32 6.35
65% 0.66 79.58 32 6.6
70% 0.71 85.7 32 7.11
75% 0.76 91.82 32 7.62
80% 0.81 97.94 32 8.13
85% 0.86 104.06 32 8.64
90% 0.91 110.19 32 9.14
95% 0.97 116.31 32 9.65
100% 1.02 122.43 32 10.16



























Alle metingen zijn in millimeters.

Het is het beste om meer ruimte vrij te maken voor de stille zones dan het minimum in geval van inkt verspreiding

Voorwaarden:

Algemene distributie scan omgeving – dit verwijst naar geautomatiseerd scannen door een machine als het artikel passeert langs een transportband.

Andere scan omgevingen – meestal verwijst dit naar handheld scanners.

Breedte verhouding van de staaf – dit verwijst naar de verhouding van brede modules tot smalle modules in de ITF-14. Een brede module moet 2,5 keer de breedte van een smalle module zijn.

Stille zones – Gebied van witte ruimte aan weerszijden van de staven
